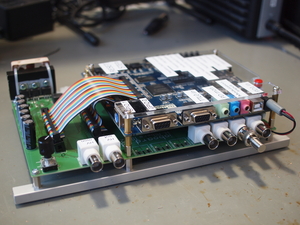

IO-Board FPGA

Beginn des Projekts: June 2016

Aufwand für Nachbau:

• Der Schaltplan im PDF-Format
• Die Source des Schaltplans ist auf der Download-Seite des Wiki abgelegt.

• Abmessungen der Leiterplatte: 230mm x 152mm
• Versorgung: -15V, 0V, +15V über Mini-Fit Jr. 3Pin
• Eingang: PD1 in, PD2 in, TTL0 in
• Ausgang: PD mon, HV out, HV mon
• Anzeigen: über LED-Segment-Anzeige auf dem FPGA-Board
• Der Bestückungsdruck: ioboard_layout.pdf
• Die Bestückungsliste: ioboard_bom.pdf, ioboard_bom.xls
• Die gerberdaten_ioboard_v3.zip für die Bestellung der Platine
• Die Source des Layouts im pcb-Format liegt auf der Download-Seite des Wiki.

Was für die nächste Version zu tun ist: (: verworfen, : in Arbeit, : im Schaltplan, aber noch nicht im Layout, : erledigt)

1. footprint für 74LVX244 ist falsch
2. footprint für Drehgeber passt nicht
3. TTL0 not wired after the level shifter (TTL0 TTL-IN0)
4. ADC controll connector behind level shifter
5. Spannungsregler werden recht warm. Großerer Kühlkörper, oder Anschluss für Lüfter. Spannung vor LM317T schon einmal runter regeln.
