PD-1Zoll
Funktion
Optionen und Alternativen
Datum
Beginn des Projekts: April 2021
Status
Dieses Produkt ist fertig zur Massenproduktion.
Aufwand für Nachbau: Der Aufwand ist nicht sehr groß. Es macht aber durchaus Sinn mehrere (>10) aufeinmal zu fertigen.
Entwickler
Melanie Meyer, melie3.meyer@gmail.com
Anwender
Viele aus der AG Morgner.
Herstelung
Die Halterungen werden 3D-Gedruckt.

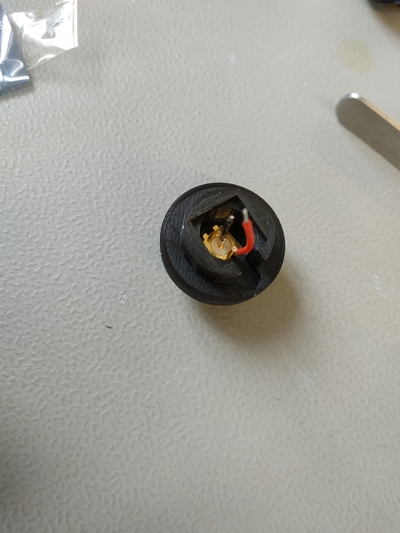

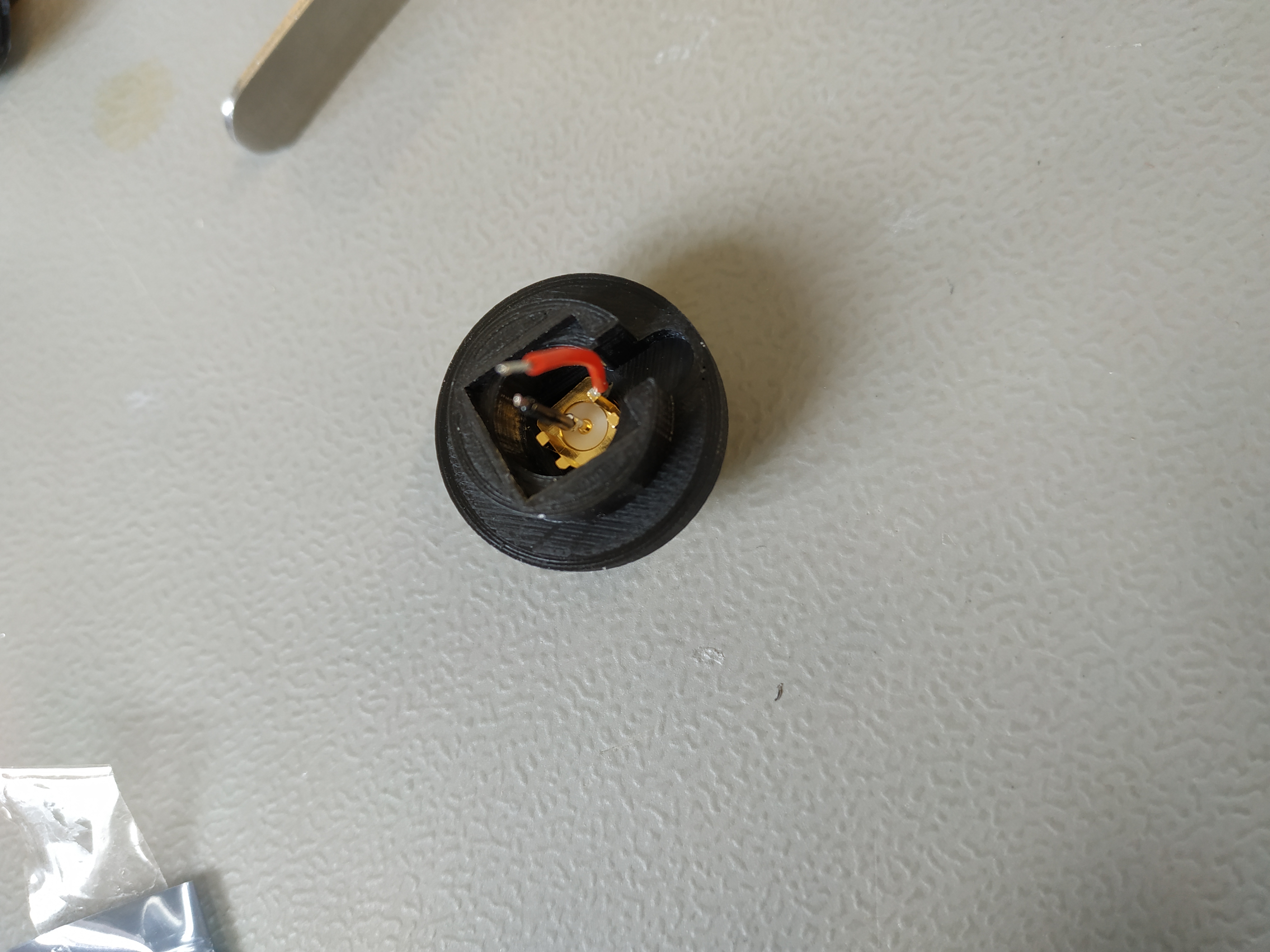

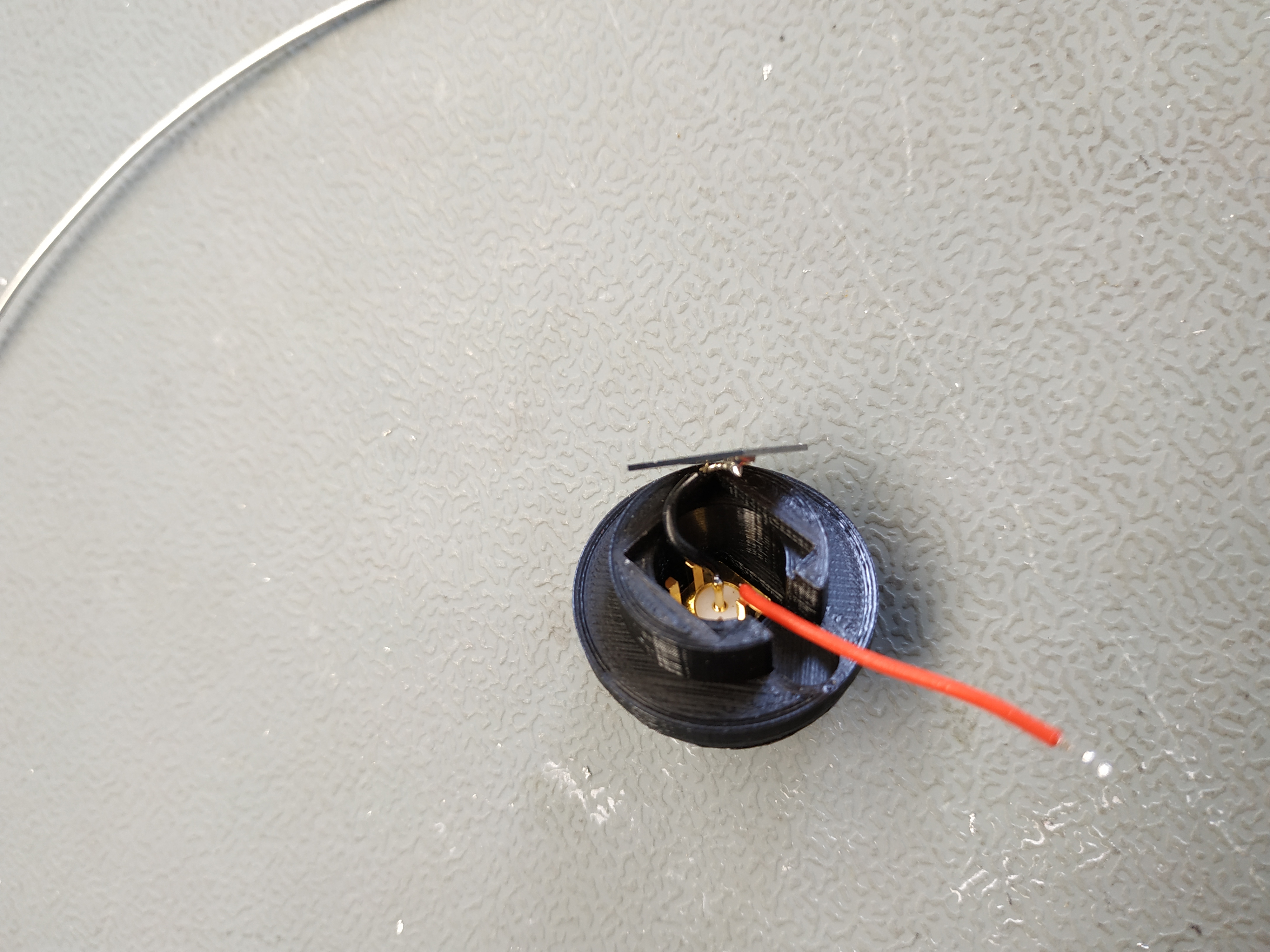

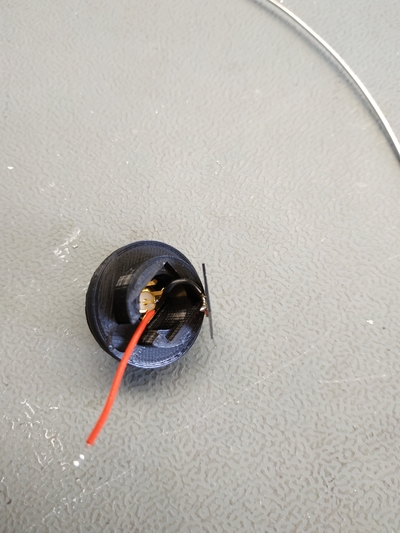

Es wird ein SMA Einbaustecker (seitlich, schmal) eingesetzt und mit einer Mutter festziehen. Der Pin in der Mitte wird auf die Rückseite der Photodiode (SLCD-71N5, 10*10 mm) gelötet. Einer der vier äußeren Pins wird auf den schmalen Kontaktstreifen auf der Vorderseite gelötet (Es ist Sinnvol bereits das Kabel an den Pin zu löten, aber erst zum Schluss an den Kontaktstreifen auf der Photodiode.). Die Photodiode mit “Uhu plus, schnellfest” an vor den SMA Einbaustecker kleben.
Schaltplan
- Der Schaltplan im PDF-Format
- Die Source des Schaltplans ist auf der Download-Seite des Wiki abgelegt.
Layout
- Abmessungen der Leiterplatte:
- Versorgung:
- Eingang:
- Ausgang:
- Anzeigen:
- Der Bestückungsdruck: start_layout.pdf
- Die Bestückungsliste: start_bom.pdf, start_bom.xls
- Die gezippten Gerberdaten für die Bestellung der Platine
- Die Source des Layouts im pcb-Format liegt auf der Download-Seite des Wiki.
Gehäuse
Test
Bedienung
Bilder
Kalkulation
was | wieviel | E-Preis | Preis | Anmerkung |
---|---|---|---|---|
Leiterplatte | 1x | ??.?? € | € | 1/n von XXX EUR |
Gehäuse | 1x | ??.?? € | € | |
* | ?x | ??.?? € | € | … |
R,C | ??x | 0.02 € | € | Bauform 0805 |
Bestückung | ??.00 € | bei SRM | ||
Verschnitt | ?.?? € | |||
Summe | € |
Meckerliste
Was für die nächste Version zu tun ist: (: verworfen,
: in Arbeit,
: im Schaltplan, aber noch nicht im Layout,
: erledigt)
Beim der nächsten Serie sollten andere SMA Stecker verwendet werden. Diese sollten ein wenig länger sein und ein durchgehendes Gewinde haben.
